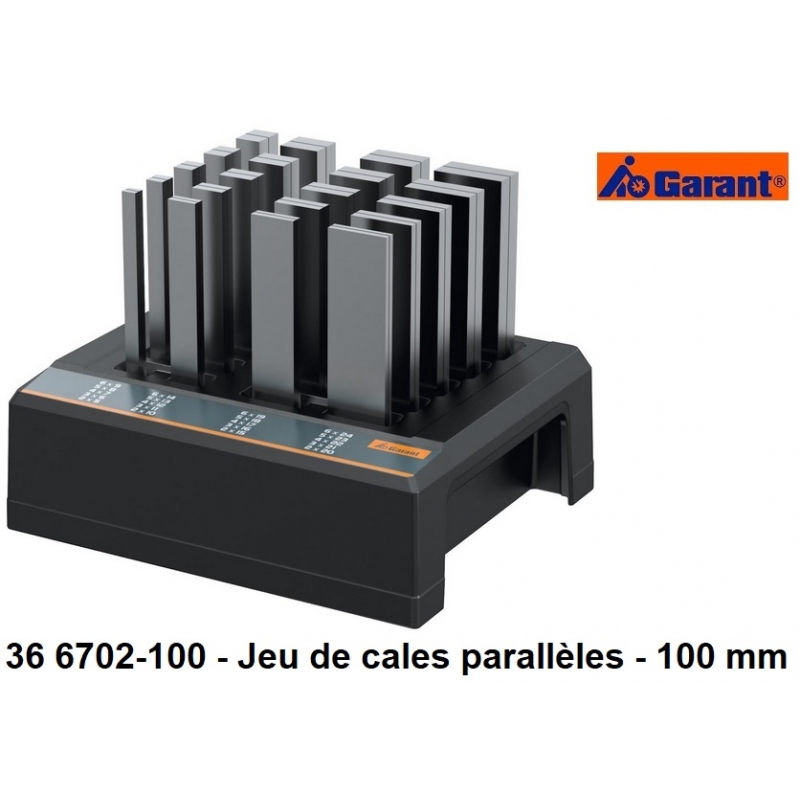

GARANT® - Jeux de cales parallèles - Verticales - 36 6702

757,00 CHF
HT

GARANT - Jeux de cales parallèles - Verticales

Exécution de précision. Tolérance d'appariement ≤ 0,004 mm, tolérance de largeur / hauteur ≤ 0,007 mm, planéité et angularité très précise. Cales présentées sur un support spécial en plastique. Dureté : 60 HRC.

Cales rectifiées par paires.

Caractéristiques techniques et informations complémentaires dans le tableau ci-dessous.

Plusieurs longueurs disponibles dans le menu déroulant.

Dimensions
Quantité

GARANT® - Jeux de cales parallèles - Verticales - Longueurs : 100, 125, 150 et 200 mm

Exécution de précision. Tolérance d'appariement ≤ 0,004 mm, tolérance de largeur / hauteur ≤ 0,007 mm, planéité et angularité très précise. Cales présentées sur un support spécial en plastique. Dureté : 60 HRC.

Cales rectifiées par paires.

Utilisation : Lors de travaux de précision pour le positionnement parallèle de pièces à usiner dans des étaux ou des gabarits.

Remarque pour les longueurs 125 à 200 mm : Progression de 1 mm, toutes les dimensions disponibles, sauf 9 mm.

Caractéristiques techniques :

  • Forme : Plane, parallèles, perpendiculaire

N° article Nombre cales Longueur Prix
36 6702-100 20 100 mm 757.00
36 6702-125 24 125 mm 947.00
36 6702-150 24 150 mm 981.00
36 6702-200 24 200 mm 1'035.00

Longueurs disponibles dans le menu déroulant.

Contenu des différents jeux :

  • Jeu de 100 mm : 2×5; 2×10; 2×15; 2×20; 3×6; 3×11; 3×16; 3×21; 4×7; 4×12; 4×17; 4×22; 5×8; 5×13; 5×18; 5×23; 6×9; 6×14; 6×19; 6×24

  • Jeux de 125, 150 et 200 mm : 8×11; 8×16; 8×21; 8×26; 8×31; 8×36; 10×13; 10×18; 10×23; 10×28; 10×33; 10×38; 12×15; 12×20; 12×25; 12×30; 12×35; 12×40; 14×17; 14×22; 14×27; 14×32; 14×37; 14×42
36 6702-100
