RONDOFIX : OUTILLAGE POUR LA FIXATION DE TOUTES PIÈCES RONDE, CYLINDRIQUES OU CÔNIQUES SANS CONTRAINTE DE BRIDAGE

Description du produit :

Dispositif exclusif monté sur un prisme à plans inclinés, plus performant que les autres systèmes semblable actuellement connus, qu'ils soient traditionnels ou magnétiques, par sa capacité d'admettre des pièces rondes depuis les plus petites dimensions (déjà depuis Ø 2 mm), son accessibilité intégrale au-dessus de la pièce avec une très grande rapidité de commande.

La combinaison de ces caractéristiques fait qu'il se substitue, par exemple, très avantageusement à l'usage du prisme magnétique en supprimant ses inconvénients par une plus grande efficacité de serrage doublée d'un plus grand choix de possibilité de fixations, sans le problème de l'exclusion liée aux matières non ferreuses et d'une aimantation résiduelle indésirable.

Recommandé spécialement pour les opérations de précision suivantes, ne nécessitant pas de contraintes mécaniques trop importantes : pointage pour perçages, petits perçages traversants ou perçage borgnes; usinage d'ouvertures diverses par électro-érosion, radialement à l'axe des pièces rondes, contrôles de l'exactitude angulaire ou des positions d'entre-axes de surfaces ou de trous. Pour toutes ces opérations, fixations pour butées et pattes de serrage prévus.

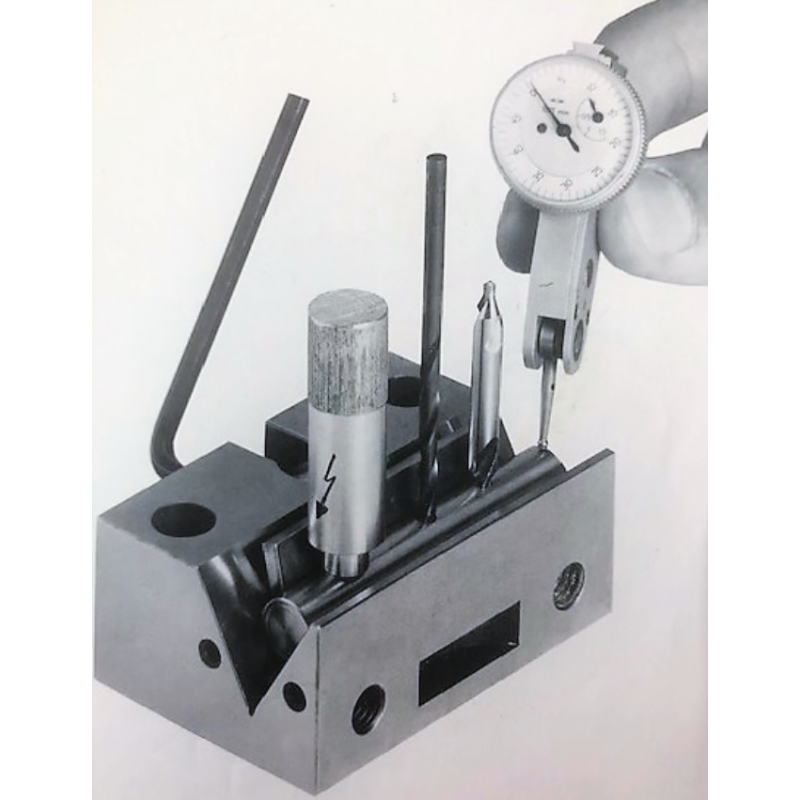

Son maniement est particulièrement simple : il suffit de faire coulisser la barrette de serrage, visible sur l'illustration, avec un minimum de jeu le long de son plan incliné, jusqu'à appui complet contre la surface latérale de la pièces, puis serrer sans excès la vis du support de barrette par une courte rotation de la clé. Pour desserrer la pièces, dévisser légèrement puis dégager le support et la barrette de la pièce.

REMARQUE : il est important de placer toujours le dispositif de serrage, avec un faible jeu, le long du plan incliné au-dessus de la pièce à serrer et l'approcher ensuite par coulissement, comme indiqué ci-dessus. En cas de démontage de l'ensemble du support de serrage, veiller à le remonter dans la même position angulaire.

D'autre accessoires adaptables permettent d'augmenter la capacité de serrage ainsi que de transformer ce dispositif en petit gabarit de perçage. Il est également possible d'aligner sans difficulté plusieurs RONDOFIX dont les plans sont toujours situés exactement à la même hauteur, pour supporter des pièces spécialement longues en s'aidant éventuellement des trous taraudés d'appui existants contre la base.

Toutes ces possibilité rendent cet outillage remarquablement polyvalent.

Caractéristiques techniques :

• Dimensions extérieures du prisme : 75 x 50 x 30 mm
• Capacité de serrage des pièces : de Ø 2 à Ø 16 mm
• Exécution de qualité, en acier indéformable, trempé, rectifié avec soin
