Concentricity Pro - Système de mesure de la concentricité

La fiabilité des mesures de qualité est un facteur clé dans le monde compétitif de l’industrie de la fabrication. Grâce à son bloc “V”, le Concentricity Pro de Rollomatic élimine les erreurs de mesure inhérentes à la conception traditionnelle des outils de mesure de concentricité. Cet ensemble est capable de mesurer la concentricité de composants cylindriques en dessous de 1 micron et s’adapte parfaitement aux outils de coupe et aux poinçons, ainsi qu’aux outils des industries automobile, aérospatiale et des semi-conducteurs.

Grace à son entraînement rotatif (patente en cours) et à ses blocs "V" en carbure extrêmement précis (risque d'erreur nul), cet outil de mesure de la concentricité peut être combiné avec un projecteur de profil ou être employé indépendamment muni d'un comparateur ou d'un scanner laser.

L'ingénieuse butée d'arrêt en forme de bille (patente en cours) touche le centre du composant en un seul point. D'autre part, un rouleau à entraînement unique (patente en cours) assure une rotation très lente du composant, ce qui est particulièrement performant lors de la vérification d'outils de coupe à spires, tels que les fraises, les outils étagés et les mèches.

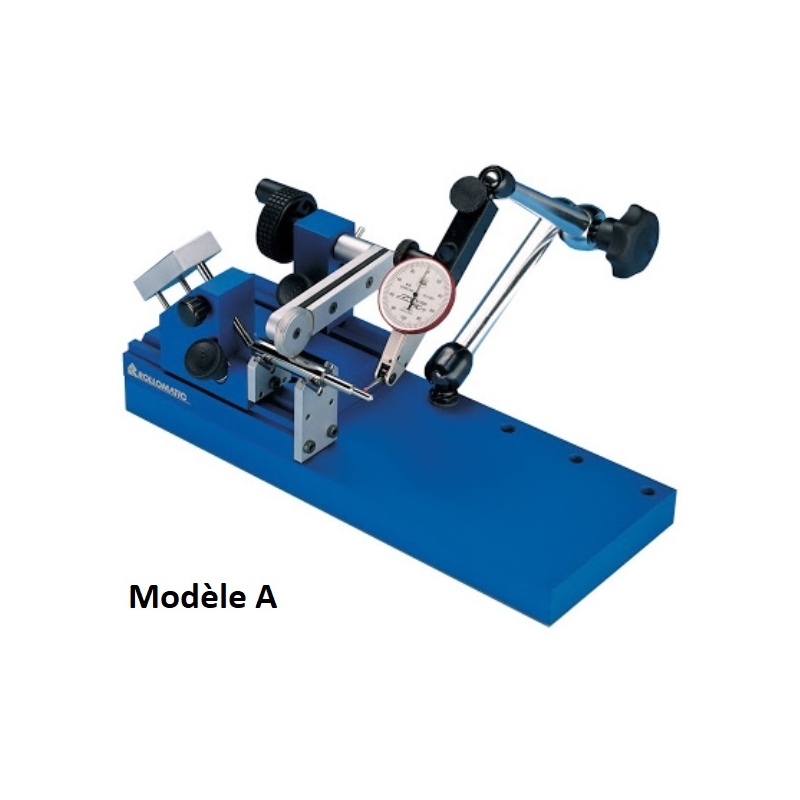

Modèle A : Concentricity Pro - Appareil pour contrôle de la concentricité pour cylindre ø1.0 à 25.4mm avec plaque de base, comparateur 2μm et bras articulé.

Modèle B : Concentricity Pro - Appareil pour contrôle de la concentricité pour cylindre ø1.0 à 25.4mm bras d'entraînement simple avec contre-poids

Brochure à télécharger : https://www.pecaut-eshop.com/img/cms/Logo/Fiche technique/concentricity_pro.pdf
